首頁 > 產品介紹 > 高壓油壓缸FA TYPE

高壓油壓缸FA TYPE
High Pressure Hydraulic Cylinder

產品選單：

重油油壓缸

本體鐵製品 Iron Body
使用壓力：140 kg/cm²(14MPa)
表示方法：

1	固定方式
2	油壓缸內徑(mm)
3	油壓缸行程(mm)
4	活塞桿型式：N內牙、W外牙、T車溝槽、T2銑溝構

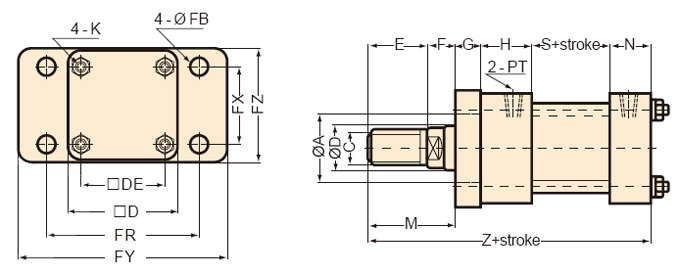

重油油壓缸尺寸示意圖

SIZE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
BORE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
Ø30	25	16	M14XP1.5	45	31	23	14	10	27	23	37	9	65	30	81	50	M6XP1.0	40	138	1/4
Ø40	40	25	M22XP1.5	65	45	40	20	17	33	28	60	12	93	50	115	75	M10XP1.25	50	188	3/8
Ø50	45	30	M26XP1.5	80	56	40	20	17	38	30	60	14	110	56	150	85	M12XP1.5	55	203	3/8
Ø63	50	35	M30XP1.5	90	62	45	20	17	38	30	65	14	126	68	155	95	M14XP1.5	55	205	3/8
Ø80	55	40	M30XP1.5	110	80	45	20	20	38	35	65	18	152	75	190	120	M16XP1.5	75	233	1/2
Ø100	65	50	M40XP2.0	131	95	55	25	20	41	37	80	20	180	100	220	140	M18XP1.5	90	268	1/2
Ø125	80	60	M50XP2.0	162	122	70	35	30	57	47	105	24	222	122	280	170	M22XP1.5	100	339	3/4
Ø150	100	80	M70XP2.0	195	144	80	35	30	60	50	115	28	260	155	310	206	1-8UNC	90	345	3/4
Ø180	135	100	M90XP2.0	235	175	100	35	40	65	55	135	35	315	188	375	250	1 1/4-8UNC	120	415	1"
Ø200	135	100	M90XP2.0	262	193	120	40	40	65	60	160	35	355	207	425	272	1 1/4-8UNC	120	445	1"
	銅套

訂購圖

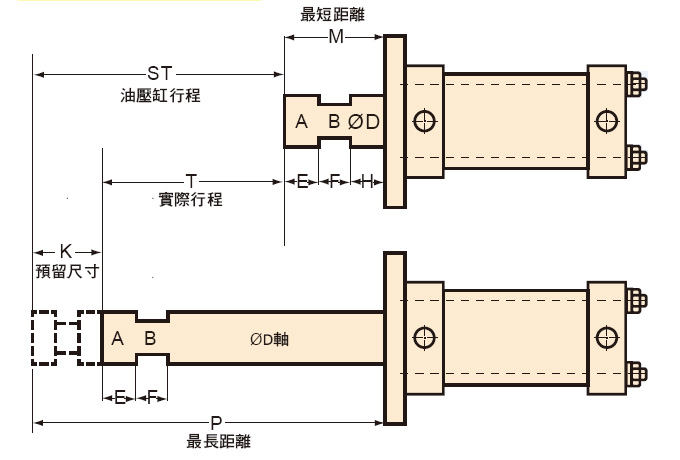

重油油壓缸訂購圖

M：最短距離 T：實際行程Actual stroke ST：油壓缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最長距離 K：預留尺寸Reserved size

A

B

ØD

E

F

H

M

P

T

K

ST

FR

FX

ØFB

以上空格需填寫圖中應對尺寸

建議油壓缸行程50mm以內K值為5-10mm
建議油壓缸行程100mm以內K值為10-15mm
建議油壓缸行程100mm以外(上)K值為15-20mm
