感應式高壓油壓缸FA TYPE
Sensor High Pressure Hydraulic Cylinder

產品選單：

感應式重油油壓缸

加裝引導式逆址閥，可保持油壓缸的壓力，在射出時不後退。

感應式重油油壓缸

模具溫度超過80°C以上，建議模具與油壓間加電木版隔離溫度，電木板厚5mm

可加裝感應線在油壓缸上，不佔空間安裝容易
使用壓力：140 kg/cm²(14MPa)
感應式油壓缸附加磁性感應活塞搭配磁簧進接開關可做訊號檢出。
表示方法：

1	固定方式
2	油壓缸內徑(mm)
3	油壓缸行程(mm)
4	活塞桿型式：N內牙、W外牙、T車溝槽、T2銑溝構
6	感應線2條
7	加電木板，不加電木板H不表示，模具溫度超過80度C以上建議加電木板

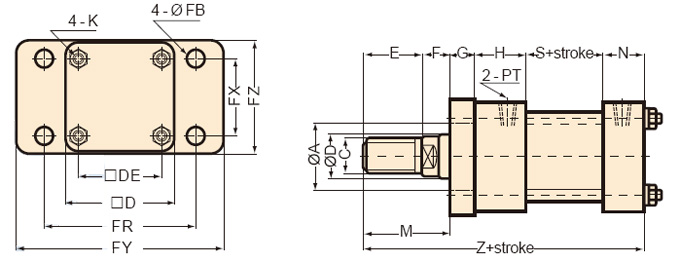

感應式重油油壓缸尺寸示意圖

SIZE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
BORE	ØA	ØD	C	□D	□DE	E	F	G	H	N	M	Ø FB	FR	FX	FY	FZ	K	S	Z	PT
Ø32	30	16 20	M14XP1.5	50	34	28	15	11	27	23	43	9	80	34	105	52	M8XP1.25	50	154	1/4
Ø40	40	25	M22XP1.5	65	45	40	20	17	33	28	60	12	93	50	115	75	M10X91.25	60	198	3/8
Ø50	45	30	M26XP1.5	80	56	40	20	17	38	30	60	14	110	56	150	85	M12XP1.5	60	208	3/8
Ø63	50	35	M30XP1.5	90	62	45	20	17	38	30	65	14	126	68	155	95	M14XP1.5	60	210	3/8
Ø80	55	40	M30XP1.5	110	80	45	20	20	38	35	65	18	152	75	190	120	M16XP1.5	72	230	1/2
Ø100	65	50	M40XP2.0	131	95	55	25	20	41	37	80	20	180	100	220	140	M18XP1.5	86	264	1/2
Ø125	80	60	M50XP2.0	162	122	70	35	30	57	47	105	24	222	122	280	170	M22XP1.5	98	337	3/4
Ø150	100	80	M70XP2.0	195	144	80	35	30	60	50	115	28	260	155	310	206	1-8UNC	107	362	3/4
	銅套

訂購圖

感應式重油油壓缸

感應式重油油壓缸訂購圖

M：最短距離 T：實際行程Actual stroke ST：油壓缸行程(T加K)Hydraulic cylinder stroke(T plus K)
P：最長距離 K：預留尺寸Reserved size

A

B

ØD

E

F

H

M

P

T

K

ST

FR

FX

ØFB

以上空格需填寫圖中應對尺寸

建議油壓缸行程50mm以內K值為5-10mm
建議油壓缸行程100mm以內K值為10-15mm
建議油壓缸行程100mm以外(上)K值為15-20mm
